玻璃窑炉、玻璃熔炉专用型光纤红外测温仪
DSF30NGVT为二线制，DSF34NGVT为四线制
超低价格，玻璃行业常用型号
数字式红外测温仪PYROSPOT DSF30NGVT与DSF34NGVT系列是专为玻璃行业应用而设计的。
测温范围从600~1800°C。适合玻璃熔窑、冷却部、前脸墙和投料机口的温度测量。
坚固耐用的铸造外壳，以及单光纤电缆(长度可达30米)允许该系列红外测温仪在非常恶劣的环境下，环境温度可高达250°C。
有几种带不同长度Inconel管的空气吹扫器可选，用于特殊的光纤探头，并可以安装在一起。镜头可以很容易清洁或更换。
线性温度输出信号为标准的4-20mA，可以很容易集成到现有的测量和控制系统。
该系列红外测温仪有一体化的、电隔离的USB接口(DSF 30NG) 或RS-485接口(DSF 34NG)。通过直接与计算机连接，可以
通过PYROSOFT Spot软件设置如下参数：发射率、子测温范围、响应时间、存储方式。
典型应用
• 玻璃温度测量
– 料道内内玻璃液温度
– 投料机口玻璃液温度
– 玻璃熔窑内玻璃液温度
• 耐火砖温度测量
– 熔窑侧墙耐火砖
– 蓄热室耐火砖
– 窑顶
技术指标
| 型号 | DSF30NGVT / DSF34NGVT |
| 测温范围 | 600°C~1800°C / 600°C~1800°C |
| 子测温范围 | 在测温范围内可调, 最小跨度51°C |
| 光谱范围 | 0.8μm~1.1μm |
| 光学系数 | FOH-G , 光圈D = 11mm |
| 距离系数 | > 100: 1 |
| 测量误差 | 0.3 %测量值 (TU = 23 °C, ε = 1, t95 = 1s) |
| 重复精度 | 0.1 %测量值 (TU = 23 °C, ε = 1, t95 = 1s) |
| NETD | 0.1 °C (TU = 23 °C, ε = 1, t95 = 1 s) |
| 响应时间 (t95) | < 10 ms, 可调直到10 s |
| 发射率 | 0.05~1.00, 可调 |
| 存储方式 | 最大值存储, 通过接口可调 |
| 输出 | 4-20mA, 线性温度, 最大负荷: 700 Ω@24 V |
| 通信接口 | 电隔离USB接口RS485, 半双工, 电隔离 |
| 瞄准方式 | 无 |
| 软件 | Windows.下软件 PYROSOFT Spot |
| 可调参数 | 通过接口和软件可调整：发射率、响应时间、温度单位°C或°F、存储值、子测温范围、 |
| 测试信号12mA) | |
| 供电电源 | 24 V DC ± 25 % 24 V DC ± 25 % |
| 电耗 | 最大0.6 W 最大1.5 W |
| 运行温度 | 0°C~70 °C (红外测温仪电子盒 ),可达250 °C (光纤电缆和光学探头) |
| 存贮温度 | –20°C~70 °C |
| 重量 | 约600g (无光纤电缆和光纤探头 ) |
| 尺寸 | 约110mm x 70mm x 30mm |
| 外壳 | 铸造外壳 |
| 防护等级 | IP 65 (DIN 40 050) |
| CE认证 | 符合EU规则(EN 50 011) |
| 供货范围 | PYROSPOT DSF 30NG 或 DSF 34NG,操作手册, 检测单, Windows下软件 |
| PYROSOFT Spot (无连接电缆, 光纤电缆和光纤探头, 请单独订货) |
附件（机械附件、电气附件、光学附件）
| 连接电缆3针 | 长度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 30NG用) |
| 连接电缆12针 | 长度5 m, 10 m, 15 m, 20 m, 25 m或 30 m (DSF 34NG用) |
| USB-连接电缆 | 长度1.8 m (DSF 30NG用) |
| 光纤电缆 | 长度5 m, 6 m, 7.5 m, 10 m, 15 m, 20 m或 30 m,特殊不锈钢衬 |
| 供电电源 | 24 V DC / 1 A |
| FOH-G用空气吹扫器 | 无瞄准管，包含安装支架 |
| FOH-G用空气吹扫器 | 带Inconel合金瞄准管 , 140mm长, 包含安装支架 |
| FOH-G用空气吹扫器 | 带Inconel合金瞄准管 , 600mm,包含安装支架 |
| FOH-G用空气吹扫器 | 带陶瓷瞄准管 , 300mm,开口, 包含安装支架 |
| FOH-G用空气吹扫器 | 带陶瓷瞄准管 , 600mm,开口, 包含安装支架 |
| 其它附件按要求定制。 |
光学镜头和系数
| 测量距离a (mm) | 0 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 光斑尺寸M (mm) | |||||||
| DSF 30NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |
| DSF 34NG (600~1800 °C) | 11 | 10.7 | 10.5 | 10 | 20 | 31 | 42 |

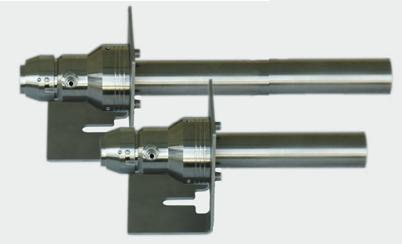

带Inclonel瞄准管的30系列空气吹扫器和安装支架 带空气吹扫器的30_34系列安装支架
产品图片
DSF30NGVT、DSF34NGVT光纤探头
DSF30NGVT、DSF34NGVT数据线
DSF30NGVT、DSF34NGVT电子盒
DSF30NGVT、DSF34NGVT光纤电缆
DSF30NGVT、DSF34NGVT安装支架和空气吹扫器
手持式编程器 德国DIAS红外测温仪手持式编程器DHP1040
