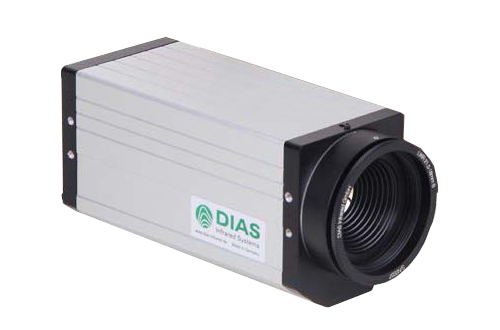

短波中低温红外扫描热成像仪
PYROLINE 320NVT compact+
扫描速度：256Hz (线/秒)
短波中低温扫描成像仪：450-1200℃
特征
1) 精密非接触测温，超宽测温范围: 450~1200 °C
2) 铟镓砷红外阵列探测器，像素 320× 1
3) 多种镜头56°,34°,24°,12°，电动调焦
4) 光谱范围 1.4 μm ~ 1.6 μm
5) 千兆以太网通信接口 (1 GBit/s)
6) 测量频率 256 行/秒 (256Hz)
7) 较大的动态范围，16 位模拟数字转换
8) 紧凑型外壳compact+(IP54)
9) 可集成到现有用户系统解决方案之中，可以进行硬件和软件调整
技术数据
| 型号 | PYROLINE 320NVT / 256Hz compact+ |
| 光谱范围1 | 1.4 μm ~ 1.6 μm |
| 测温范围1 | 450~1200°C , 可选1400~3000 °C ( 均为一个连续的测温范围 ) |
| NETD2,3 | < 1 K (450 °C, 256Hz) 5 |
| 视场角 | 56°,34°,24°,12°, 电动调焦 |
| 探测器 | 铟镓砷红外阵列探测器 (320 × 1 像素 ) |
| 测量误差3 | 1 % 测量值( °C) |
| 最大频率 | 256 Hz |
| 响应时间 | 内部 3.9 ms , 可选 : 2 / 测量频率 |
| 通信接口 | 千兆以太网 ( 实时 , 256Hz), 电隔离数字输入(触发)和数字输出(报警) |
| 接线端子 | 圆形插头 HR10A (12 芯 , 供电 , 数字输入和数字输出) , 圆形插头 M12A ( 以太网 ) |
| 供电电源 | 12~36 V DC, 一般 10 VA |
| 重量 | 约 1.6 kg |
| 外壳 | 铝制紧凑型外壳 ,IP54, 65 mm (L) × 160 mm (W) × 79 mm (H), ( 无接头和镜头时尺寸 ) |
| 可选带云台的全天候外壳 | |
| 操作温度 | –10~50 °C |
| 存储条件 | –20 ~ 70 °C, 最大相对湿度 95% |
| 软件 | Windows ® 下控制和成像软件 PYROSOFT, 可按用户要求进行适当修正 |
| 供货范围 | PYROLINE 320NVT compact+, 标定证书 , 操作手册 , PYROSOFT Compact 软件 |
| 备注 : 1 其它温度范围按要求提供 2 噪声等温差。 3 技术指标经过黑体炉标定，标定环境温度 25 °C。 | |
