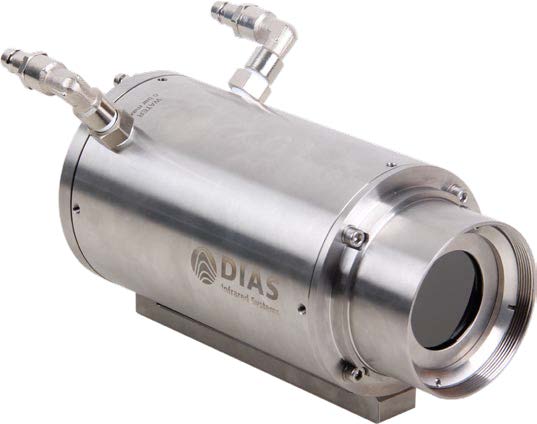

高速、高温红外扫描热像仪
PYROLINE HS640NVT compact+
高速度2000Hz (线/秒)
超高温750-1500℃，1400-3000℃
特征
1) 精密非接触测温，超宽测温范围: 750~1500 °C 和 1400 °C~ 3000 °C
2) 高动态硅探测器阵列，像素 640 × 1
3) 多种镜头可选，带电动调焦
4) 光谱范围 0.8 μm ~ 1.1 μm
5) 千兆以太网通信接口 (1 GBit/s)
6) 测量频率 2000 行/秒 (2000Hz)
7) 较大的动态范围，16 位模拟数字转换
8) 紧凑型外壳compact+(IP54)
9) 可集成到现有用户系统解决方案之中，可以进行硬件和软件调整
无论是对固定的目标还是移动的目标，该扫描热像仪都可以很高的热分辨率和空间分辨率记录测量数
据，这样就可以有效地监视和控制生产过程，同时千兆以太网以2000Hz 的速度传输数据，可以确保采
集数据时没有数据损失，而且没有明显的时滞。
多种电动调焦的红外镜头，含广角镜头和长焦镜头，可以针对不同的被测物体尺寸和距离，提供有效的
测量调整。
技术数据
| 型号 | PYROLINE HS640NVT / 2000Hz compact+ |
| 光谱范围1 | 0.8 μm ~ 1.1 μm |
| 测温范围1 | 750~1500°C , 可选1400~3000 °C ( 均为一个连续的测温范围 ) |
| NETD2,3 | < 1 K (750 °C, 2 kHz) 5 |
| 视场角4 | 96°, 62°,44°，均为电动调焦 |
| 探测器 | 高动态 Si-CMOS 红外阵列 (640 × 1 像素 ) |
| 测量误差3 | 1 % 测量值( °C) ( 目标温度 <1200°C) 6 |
| 最大频率 | 2000 Hz |
| 响应时间 | 内部 0.5 ms , 可选 : 2 / 测量频率 |
| 通信接口 | 千兆以太网 ( 实时 , 2000Hz), 电隔离数字输入 ( 触发 ) 和 数 字 输 出 ( 报警 ) |
| 接线端子 | 圆形插头 HR10A (12 芯 , 供电 , 数字输入和数字输出) , 圆形插头 M12A ( 以太网 ) |
| 供电电源 | 12~36 V DC, 一般 10 VA |
| 重量 | 约 1.6 kg |
| 外壳 | 铝制紧凑型外壳 ,IP54, 65 mm (L) × 160 mm (W) × 79 mm (H), ( 无接头和镜头时尺寸 ) |
| 可选带云台的全天候外壳 | |
| 操作温度 | –10~50 °C |
| 存储条件 | –20 ~ 70 °C, 最大相对湿度 95% |
| 软件 | Windows ® 下控制和成像软件 PYROSOFT, 可按用户要求进行适当修正 |
| 供货范围 | PYROLINE HS640NVT compact+, 标定证书 , 操作手册 , PYROSOFT Compact 软件 |
| 备注 : 1 其它温度范围按要求提供 2 噪声等温差。 3 技术指标经过黑体炉标定，标定环境温度 25 °C。 | |
| 4 镜头带电动调焦。5 < 6 K (2000 °C, 2 kHz)。 6 2 % 测量值 °C ( 目标温度 > 1400 °C) | |
