产品详细描述

高速、非制冷、红外扫描热像仪PYROLINE系列 --工业和研发用

红外扫描热像仪PYROLINE compact，compact+ , protection系列允许高速非接触测量温度分布。

原理简述：

红外扫描热像仪测量的是一条线的温度和热图像，在物体运动的过程中，红外扫描热像仪不断扫描物体表面，形成很多条线

（如频率为256Hz，意味着每秒钟可测量到物体表面的256条线），这些温度线组合在一起，就可以完整地获得物体的表面

形状的热图像，热图像上每个点都携带有温度信息，从而可以获得整个物体的热图像。

红外扫描热像仪和红外扫描测温仪的不同点和相同点：

1、红外扫描测温仪是靠步进电机带动扫描头来实现对物体表面的红外温度测量，含运动部件，从而红外扫描测温仪受机械

部件磨损的影响而增加损坏率并影响寿命；红外扫描热成像仪内部不包含运动部件，无机械磨损的影响，寿命更长；

2、红外扫描测温仪对运动物体的扫描测温线呈倾角，而且整条线的扫描过程需要一定的时间；红外扫描热成像仪为多个探

测器同时测量一条线的温度。

3、红外扫描测温仪的频率最大为48或150Hz，红外扫描成像仪的最大频率为512Hz，部分频率可达2000Hz，4000Hz，甚

至5000Hz或10000Hz；换言之，红外扫描热成像仪的温度更密；德国DIAS红外公司正在开发的PYROLINE 256MVT Compact

最高频率可达4000Hz，已经广泛应用的PYROLINE HZK256NVT，最高频率可达5000Hz；

4、红外扫描测温仪的软件很简单，不能在热像图上点击获得某点的温度数据、不能自动形成热像报告；而红外扫描热成像

仪可以在热像图的任一点点击都可以获得该点的温度数据，并随时可以自动形成热像报告供上级部门评估生产情况；

5、红外扫描测温仪是用1个点式红外测温仪通过步进电机的转动测量温度，而红外扫描热像仪则是同时用128或256或510个

红外探测器同时探测物体的温度；

6、红外扫描测温仪的软件大多只能获得曲线图，其热图像上每个点的温度不能得到；而红外扫描热像仪则可以在热图像上

随意获得任意一点、一个区域、一条线的温度，甚至3维热图像；

7、红外扫描测温仪的全套价格高，红外扫描热成像仪全套的价格较低。

8、都是用来测温和热成像的。

PYROLINE系列红外扫描热像仪简述：

本系列热像仪特别为长期固定安装应用而设计。一般可使用的光谱范围为8~14μm或3~5μm、4.8~5.2μm(常用于玻璃表面

温度分布测量)、1.4~1.8μm(用于金属冶金)。

采用的为非制冷红外线性阵列(128 或 256 像素)，可实现256行/秒(512行/秒可选)的非接触温度测量，测温范围 0°C~1300°C。

本热像仪为铝制紧凑型外壳(IP 54)。

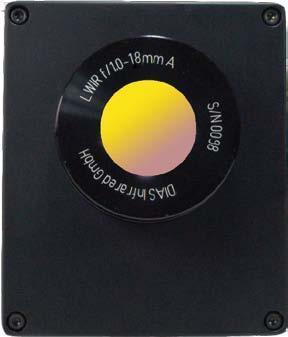

       红外扫描热成像仪PYROLINE系列正视图

                           红外扫描热像仪PYROLINE系列可选镜头

采用不同的镜头可以由不同的视场角，最大可达90°。可以通过快速以太网以512Hz的速度实时传输数据测量结果到计算机。

可以无计算机单机操作模式。有报警、阈值监视及触发测量功能。
